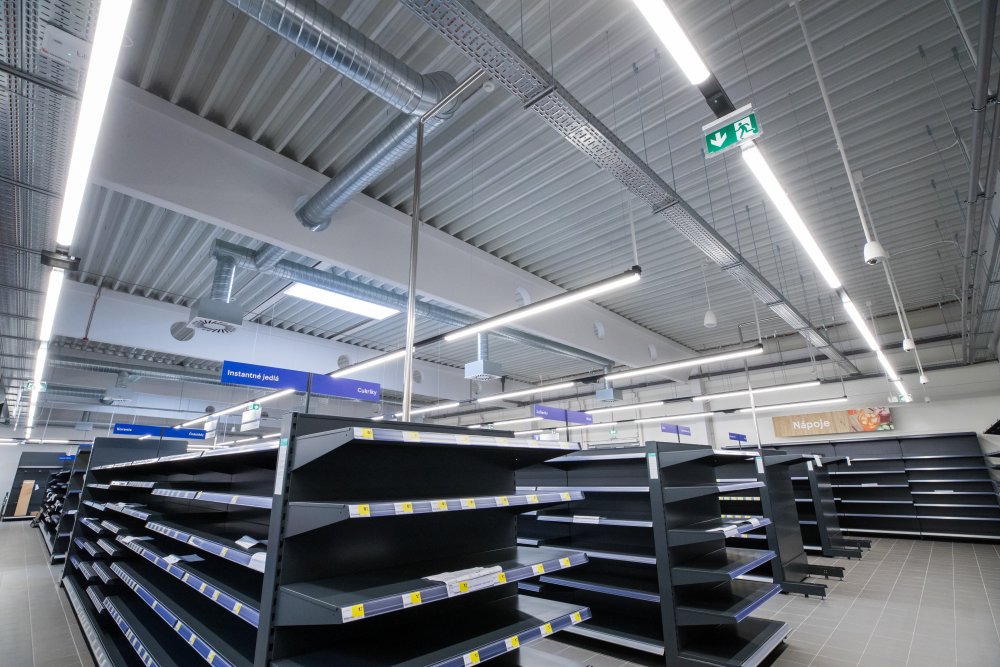

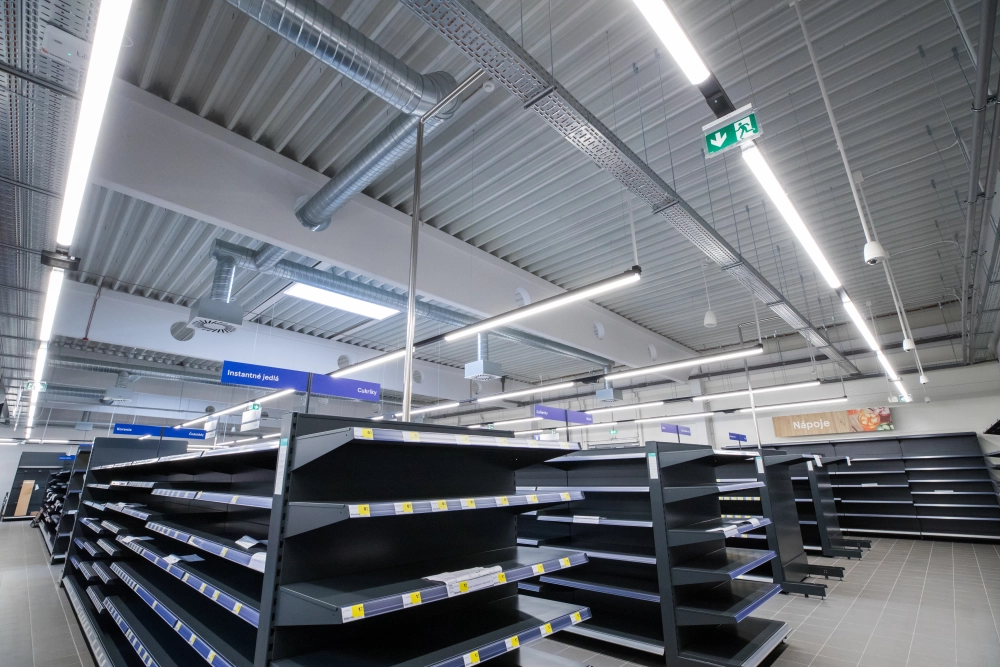

Koordinácia silnoprúdu a slaboprúdu v projektovej fáze – prečo na tom záleží

Technologická zložitosť administratívnych a priemyselných objektov rastie. Elektro už nie je len napájanie a osvetlenie. V praxi ide o prepojený celok, kde sa stretáva výkonová časť so slaboprúdom – dátové siete, bezpečnostné systémy a automatizácia (BMS). Preto je kľúčové, aby boli silnoprúdové a slaboprúdové technológie koordinované už v projektovej dokumentácii.

1. Elektromagnetická kompatibilita a interferencia (EMC)

Jedno z typických rizík pri slabej koordinácii je zanedbanie pravidiel elektromagnetickej kompatibility. Ak sa silové a dátové káble vedú súbežne bez dodržania odstupov a spôsobu uloženia podľa STN EN 50174-2, môže to viesť k nežiaducim interferenciám.

V praxi sa to prejaví zhoršením parametrov LAN sietí, chybovosťou pri priemyselných zberniciach alebo rušením citlivých systémov. Správna projektová príprava preto definuje trasy tak, aby boli dodržané separačné vzdialenosti a tienenie tam, kde je to potrebné.

2. Priestorová optimalizácia káblových trás a šachiet

Častý problém je poddimenzovaný priestor v žľaboch, stúpačkách a technických miestnostiach. Ak sa silnoprúd a slaboprúd navrhujú izolovane, vznikajú kolízie a trasy sa musia upravovať počas realizácie.

Typicky ide o kapacitné preťaženie trás, keď žľaby dimenzované pre jednu časť rozvodov neumožnia korektné uloženie ostatných systémov. Problémom býva aj nevhodné umiestnenie rozvádzačov a rackov – tie majú požiadavky na prístup, servis a často aj na prostredie. Koordinácia v spoločnom modeli (BIM alebo minimálne zosúladené výkresy) tieto situácie výrazne znižuje.

3. Rozhrania medzi EPS, HSP a silnoprúdovými prvkami

Z pohľadu požiarnej bezpečnosti je kritická súčinnosť EPS so silnoprúdom a nadväzujúcimi technológiami. Pri detekcii požiaru musí byť v projekte jasne definované, aké väzby sa majú vykonať – napríklad vypnutie VZT, odpojenie vybraných okruhov cez Total Stop/Central Stop, prípadne aktivácia požiarnych klapiek a evakuačného rozhlasu (HSP).

Ak nie sú tieto logické väzby a rozhrania (I/O moduly, relé, signálové prepojenia) určené vopred, realizácia sa zbytočne komplikuje, dopĺňajú sa komponenty počas montáže a predlžujú sa skúšky a odovzdanie.

4. Ekonomický dopad: náklady na zmeny (Change Management)

Pre investora je rozhodujúce minimalizovať vícenáklady. Zmena trasy v projekte je otázka úpravy dokumentácie. Rovnaká zmena na stavbe, keď už sú namontované iné profesie, znamená dodatočnú prácu, materiál a prestoje.

Integrovaný prístup k elektro zvyšuje pravdepodobnosť, že realizačný tím dostane dokumentáciu, ktorá je vykonateľná bez improvizácie priamo na stavenisku.

Záver

Koordinácia silnoprúdu a slaboprúdu v projekte nie je „komfort“. Je to základný predpoklad pre funkčnú, bezpečnú a ekonomicky zvládnuteľnú realizáciu. Odborné pripomienkovanie a koordinácia v počiatočnej fáze je spravidla najlacnejší spôsob, ako znížiť riziko prerábok a vícenákladov.
