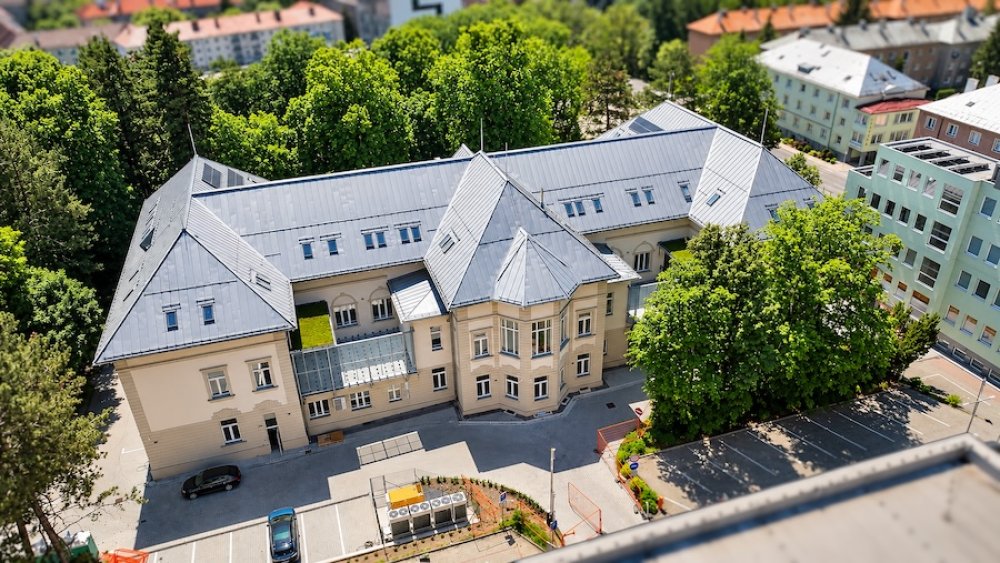

II. Psychiatrická klinika SZU Banská Bystrica – kompletná elektroinštalácia

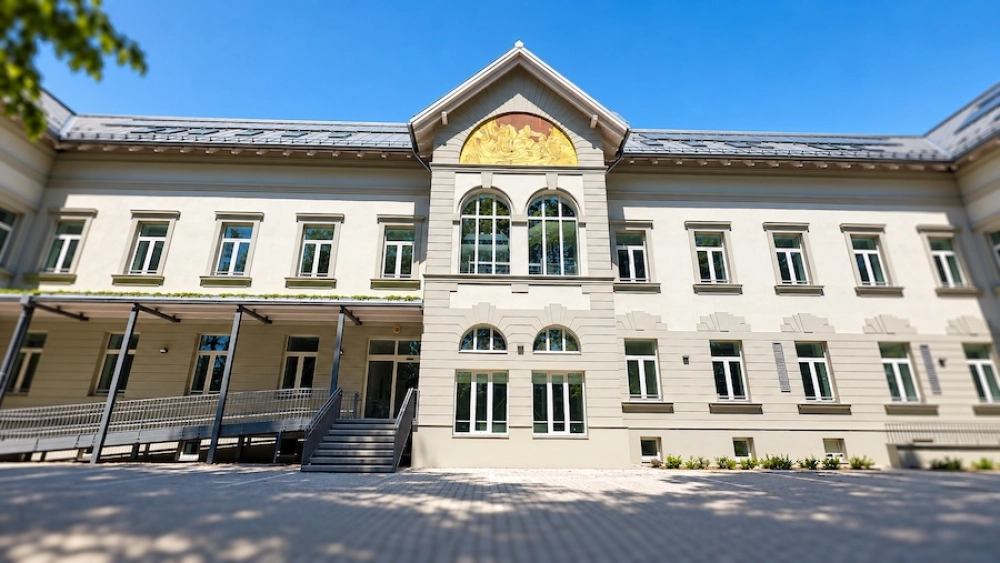

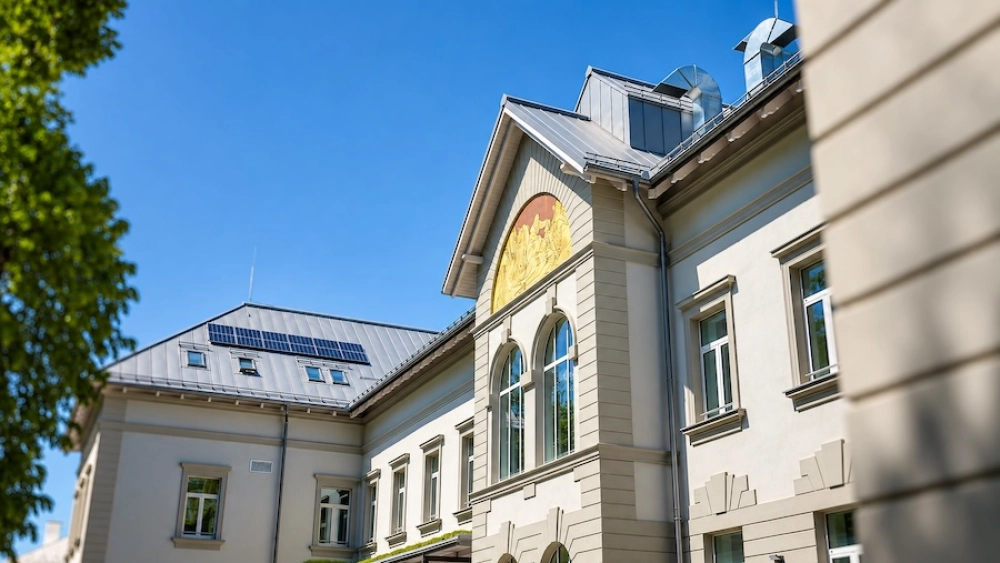

Historická budova II. Psychiatrickej kliniky SZU v Banskej Bystrici z roku 1901 prešla komplexnou rekonštrukciou financovanou z Plánu obnovy a odolnosti SR. Spoločnosť MGE GROUP, s.r.o. zabezpečila kompletnú elektro časť stavby – od projektovej dokumentácie, nového NN prívodu a záložného napájania cez silnoprúdové rozvody a osvetlenie až po osem slaboprúdových systémov.

Za výsledkom stojí viac ako 66 kilometrov novej kabeláže, elektro časť kompletne preprojektovaná v našej réžii a odovzdávacie revízie bez závad, ktoré boli podkladom pre kolaudáciu v máji 2026.

⸻

Projekt, ktorý bolo potrebné najprv preprojektovať

Pôvodná projektová dokumentácia elektro časti nezodpovedala všetkým požiadavkám modernej nemocničnej prevádzky. Investor navyše počas výstavby požadoval doplnenie technológií, ktoré v pôvodnom projekte chýbali – centrálneho batériového systému núdzového osvetlenia, kamerového systému či ozvučenia objektu.

Celú elektro časť sme preto preprojektovali v úzkej spolupráci so zodpovedným projektantom Ing. Jozefom Jančovičom. Rozsah elektro časti počas výstavby narástol približne o dve tretiny. Vďaka vlastnej projekcii sme dokázali všetky zmeny priebežne zapracovať bez zastavenia stavby.

Ďalšou výzvou bola samotná historická budova. V hrubom kamennom murive starom viac ako sto rokov bolo potrebné vysekať stovky metrov drážok a otvorov a všetky trasy prispôsobiť existujúcej konštrukcii objektu.

⸻

Rozsah realizovaných prác

Projekt zahŕňal 11 stavebných objektov elektro časti a široký rozsah technológií:

• silnoprúdové rozvody s bezhalogénovou kabelážou triedy B2ca,
• nový NN prívod z areálovej trafostanice a 14 rozvádzačov z produkcie TAKEL,
• interiérové a núdzové osvetlenie napájané centrálnym batériovým systémom,
• elektrickú požiarnu signalizáciu (EPS) a hlasovú signalizáciu požiaru (HSP),
• štruktúrovanú kabeláž, systém kontroly vstupu, kamerový systém a STA rozvody,
• privolávací systém pacient–sestra a ozvučenie objektu,

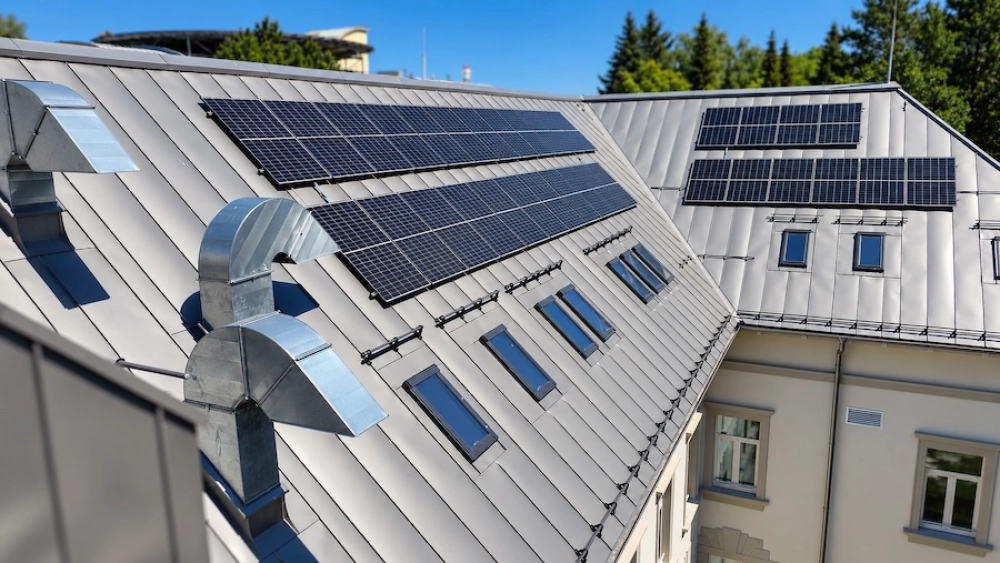

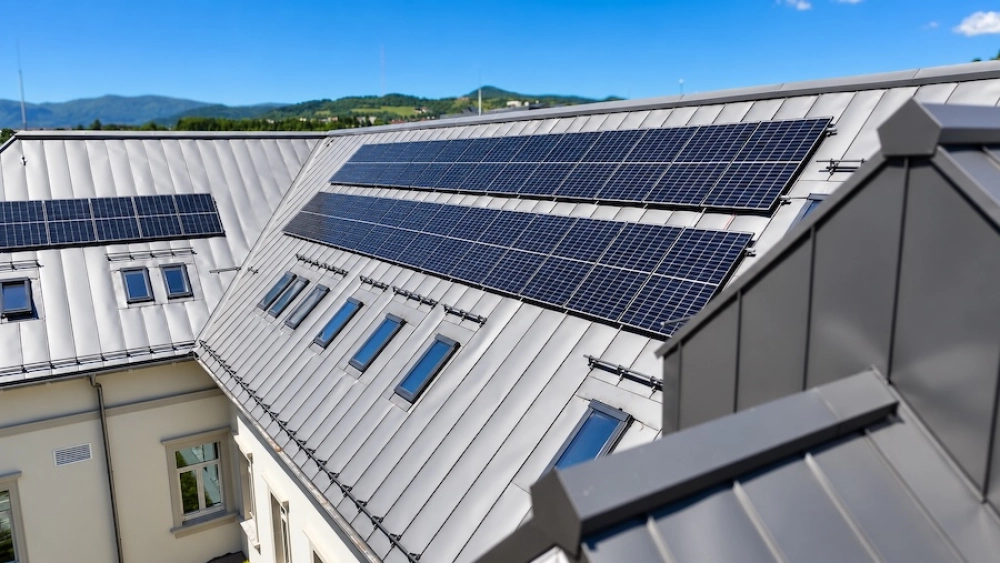

• fotovoltickú elektráreň s výkonom 30,8 kWp na streche budovy,
• bleskozvod s izolovaným zvodom a nové uzemnenie.

Napájanie nemocnice: sieť, dieselagregát aj UPS

Zdravotnícke priestory sa riadia normou STN 33 2000-7-710, ktorá predpisuje viacstupňové zálohovanie napájania. Obvody v objekte sú rozdelené do troch kategórií:

• bežné obvody napájané distribučnou sieťou,
• dôležité obvody zálohované dieselagregátom Caterpillar s automatickým prepnutím do 12 sekúnd,
• veľmi dôležité obvody navyše zálohované zdrojom UPS Vertiv s výkonom 60 kVA.

Súčasťou našej realizácie bolo káblové napojenie a integrácia záložných zdrojov do systému napájania. Zásuvky jednotlivých kategórií sú v celej budove farebne rozlíšené, aby personál vždy vedel, ktorý okruh je zálohovaný.

Srdcom distribúcie je hlavný rozvádzač RH 630 A s hlavným ističom EATON, napájaný dvojicou káblov AYKY-J 3×185+70 z areálovej trafostanice. V rozvádzačoch bolo ukončených viac ako 1 500 vodičov, inštalovaný výkon objektu dosahuje 370 kW a bezpečné vypnutie zabezpečujú ovládacie prvky CENTRAL STOP a TOTAL STOP.

⸻

Viac ako 66 kilometrov novej kabeláže

Celková dĺžka novej kabeláže presiahla 66 000 metrov:

• silnoprúdové rozvody s bezhalogénovou kabelážou triedy B2ca – približne 31 500 m,
• štruktúrovaná kabeláž Cat6A a optické rozvody – približne 14 600 m,
• požiarne systémy a núdzové osvetlenie EPS, HSP a CBS – približne 8 500 m,
• ostatné slaboprúdové systémy vrátane systému pacient–sestra, kamier, STA a ozvučenia – približne 11 400 m.

V hlavných silnoprúdových rozvodoch bola použitá bezhalogénová kabeláž triedy B2ca. Obvody požiarnotechnických zariadení sú vedené káblami s funkčnou odolnosťou E60/PS60, ktoré zostávajú funkčné aj počas požiaru.

Slaboprúdové systémy navrhnuté pre psychiatrickú kliniku

Pri návrhu slaboprúdových systémov bola na prvom mieste bezpečnosť pacientov a zdravotníckeho personálu. Privolávací systém pacient–sestra obsahuje viac ako 120 volacích bodov vrátane bezdrôtových tlačidiel pacienta a tlačidiel núdzového volania.

Objekt monitoruje 49 IP kamier DAHUA s rozlíšením 8 Mpx a vstupy kontroluje 43 prístupových RFID čítačiek doplnených dvernými videojednotkami. Požiarnu bezpečnosť zabezpečuje adresovateľný systém EPS so 406 multisenzorovými hlásičmi a hlasová signalizácia požiaru TOA so 165 reproduktormi. Ozvučenie objektu dopĺňa 8-zónový hudobný rozhlas.

Do prevádzky sme dodali a zapojili aj viac ako 700 LED svietidiel a 158 núdzových svietidiel napájaných z centrálneho batériového systému CEAG.

⸻

Odovzdávacia dokumentácia a revízie

Odovzdanie zahŕňalo odborné prehliadky a skúšky elektroinštalácie, NN prívodu, bleskozvodu aj centrálneho batériového systému. Všetky boli ukončené bez závad.

Súčasťou odovzdania bolo aj meranie umelého osvetlenia podľa normy STN EN 12464-1 a metodiky Ministerstva zdravotníctva SR. Kompletná dokumentácia následne slúžila ako podklad ku kolaudácii.

Kľúčoví partneri projektu

Investor: Fakultná nemocnica s poliklinikou F. D. Roosevelta Banská Bystrica
Financovanie: Plán obnovy a odolnosti SR – prostriedky Európskej únie
Generálny dodávateľ stavebnej časti: D.M.V. s.r.o.
Projektová dokumentácia elektro: MGE GROUP, s.r.o. v spolupráci s Ing. Jozefom Jančovičom
Realizátor elektroinštalácie: MGE GROUP, s.r.o.

⸻

Míľniky realizácie

• 07/2024: začatie rekonštrukcie objektu,
• 09/2024: prevzatie elektro časti spoločnosťou MGE GROUP,
• 2025: preprojektovanie elektro časti a hlavná montáž vrátane doplnených systémov,
• 02 – 05/2026: odborné prehliadky, skúšky a merania ukončené bez závad,
• 28. 5. 2026: kolaudácia a následné dokončenie posledných detailov.

Rýchly prehľad projektu

• Rozsah: 11 stavebných objektov elektro časti
• Nová kabeláž: viac ako 66 000 m
• Rozvádzače: 14 ks
• Ukončené vodiče v rozvádzačoch: viac ako 1 500
• Inštalovaný výkon objektu: 370 kW
• LED svietidlá: viac ako 700 ks
• Núdzové svietidlá: 158 ks
• Multisenzorové hlásiče EPS: 406 ks
• IP kamery: 49 ks
• Fotovoltická elektráreň: 30,8 kWp
• Záručná doba: 60 mesiacov

Rekonštrukcia Psychiatrickej kliniky SZU v Banskej Bystrici potvrdzuje, že dokážeme zabezpečiť kompletnú elektro časť zdravotníckej stavby vrátane vlastnej projekcie – aj pri rozsahu, ktorý počas výstavby výrazne narástol, a v historickej budove s pamiatkovým charakterom.

Po viac ako 120 rokoch má budova psychiatrickej kliniky elektroinštalácie pripravené na ďalšie desaťročia bezpečnej a spoľahlivej nemocničnej prevádzky.
